IK3MLF

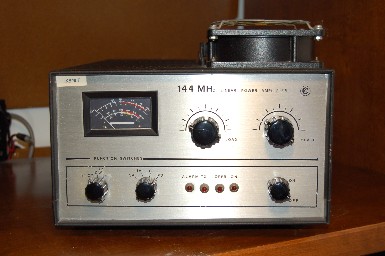

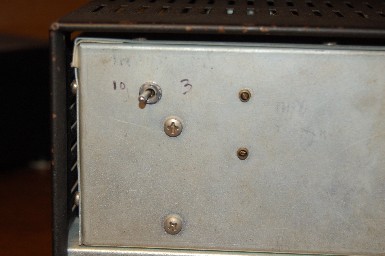

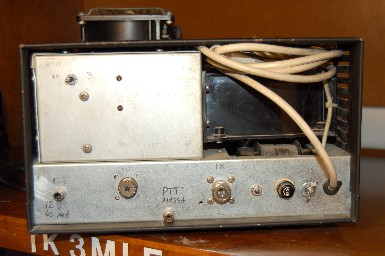

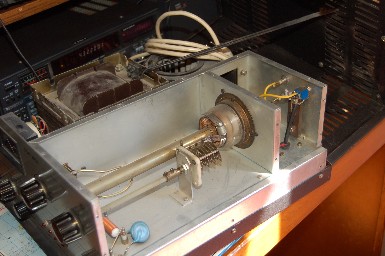

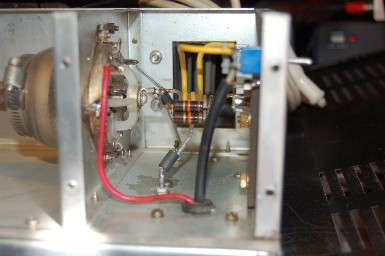

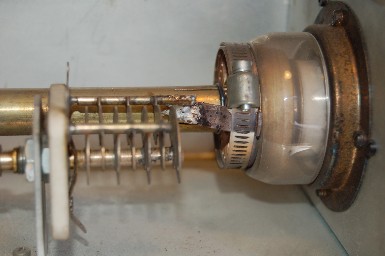

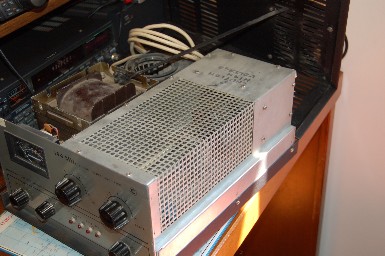

AMPLIFICATORE LINEARE INGRESSO 3 o 15 W COMMUTABILE - USCITA 350/400 W PER 144 MHZ CON VALVOLA EIMAC 4CX250BM.

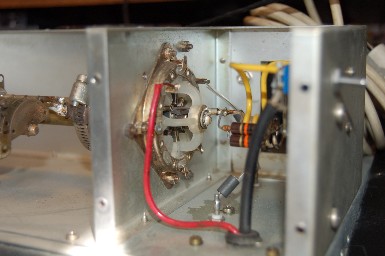

Questo amplificatore è stato modificato nel tempo e le modifiche sono contenute nel manuale di istruzioni. Esse sono:

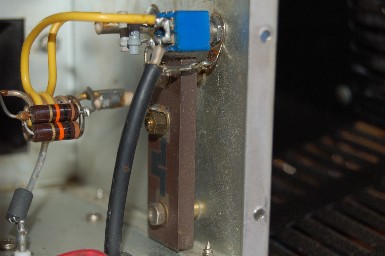

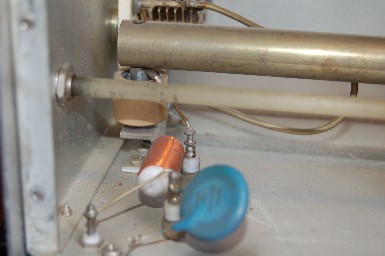

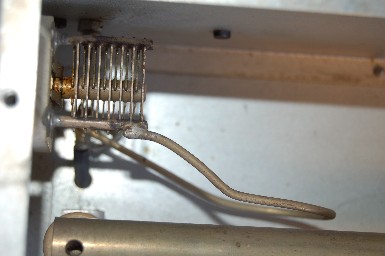

- sostituzione delle resistenze dell'attenuatore di ingresso con una resistenza antiinduttiva da 20 watt;
- inserimento di circuito per PTT con positivo;

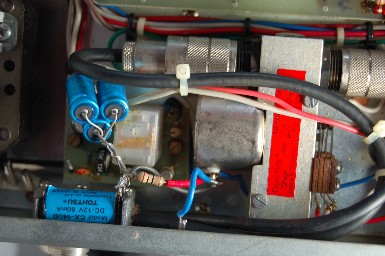

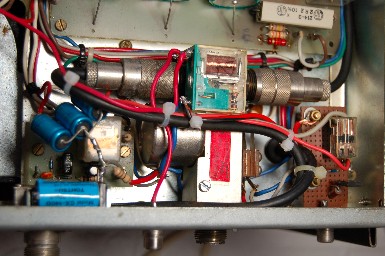

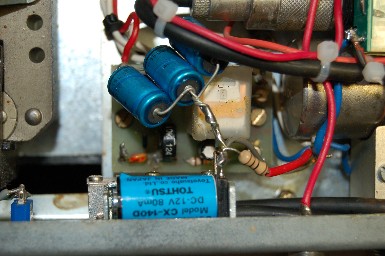

- inserimento di relais TOHTSU cx 140 d per PTT negativo a massa e mantenimento del precedente ptt con prelievo RF in ingresso ripristinabile sostituendo il CX 140 con un normale PL259 da pannello e rifacendo i collegamenti col relais DOWKEY di uscita;

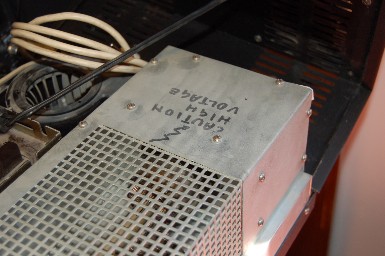

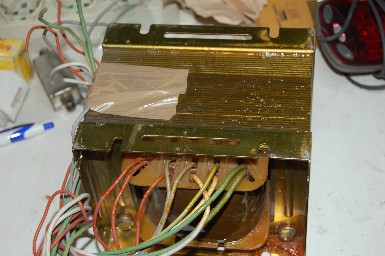

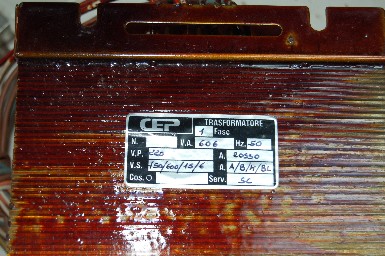

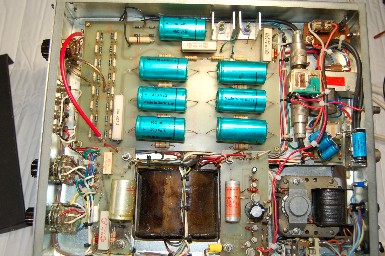

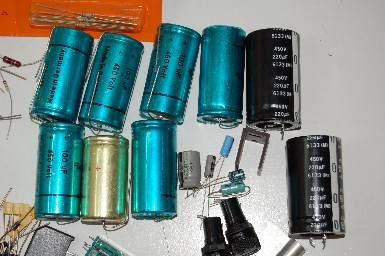

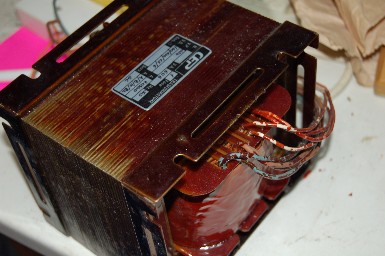

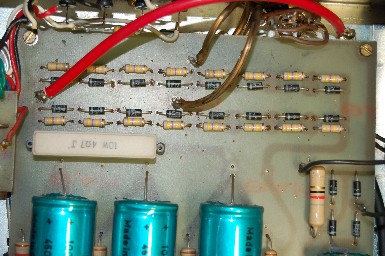

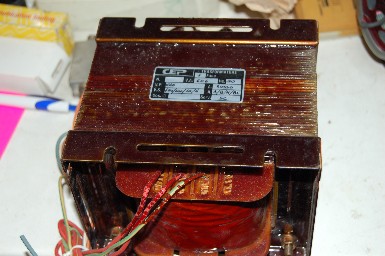

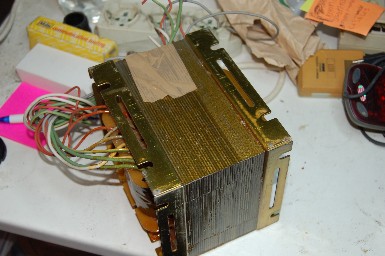

- modifiche all'alimentatore come descritte nel manuale;

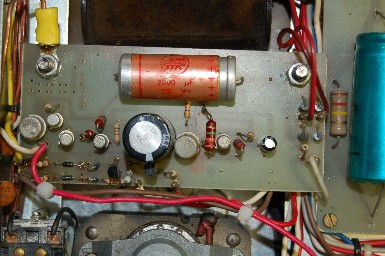

- modifiche al circuito di ritardo;

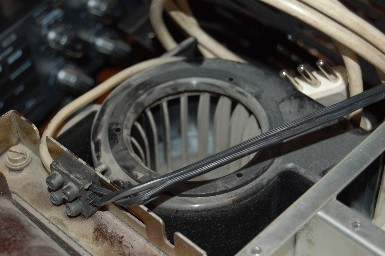

- applicazione di una ventola aspirante esterna.

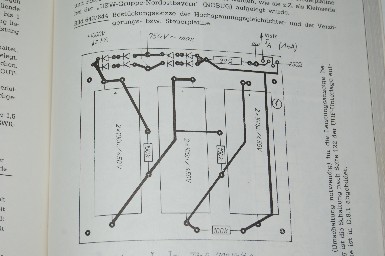

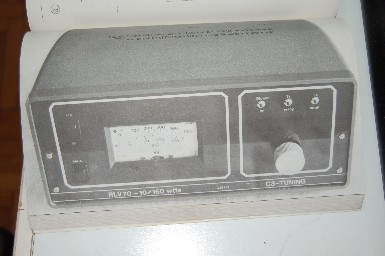

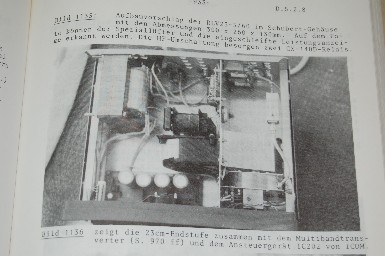

AMPLIFICATORI PER 432 E 1296 MADE BY DJ9HO

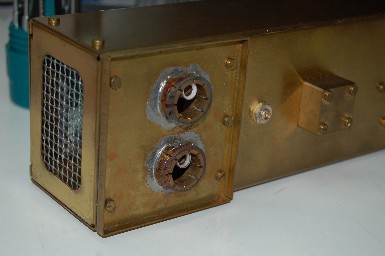

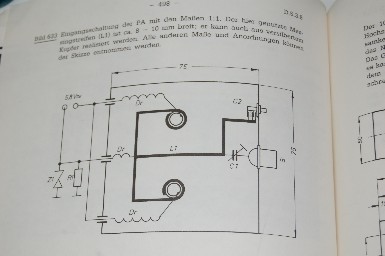

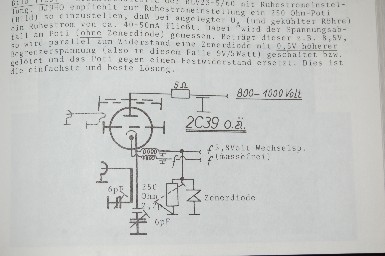

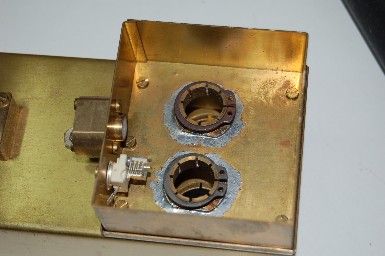

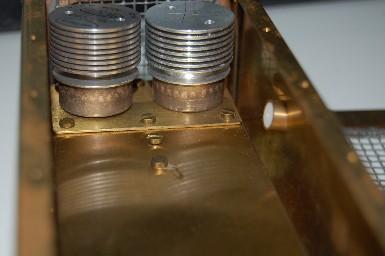

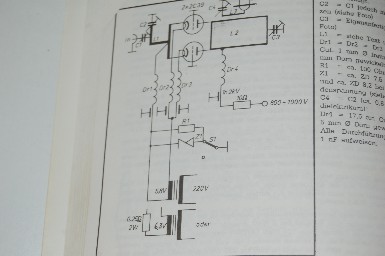

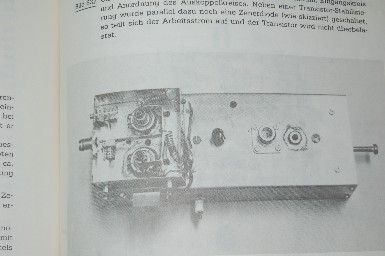

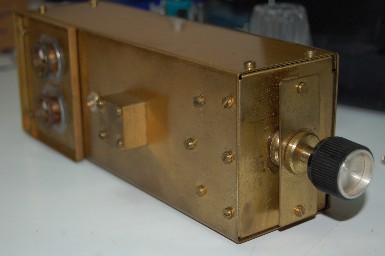

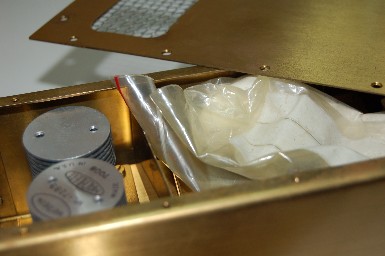

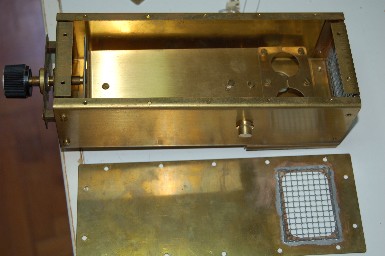

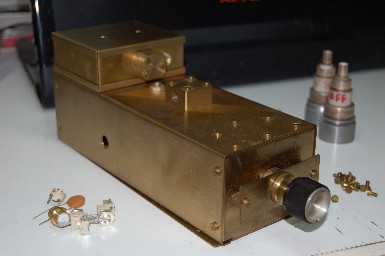

AMPLIFICATORE CON 2 VALVOLE 2C39 PER 432 IN 10W OUT 150 W

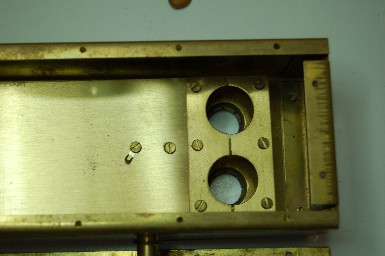

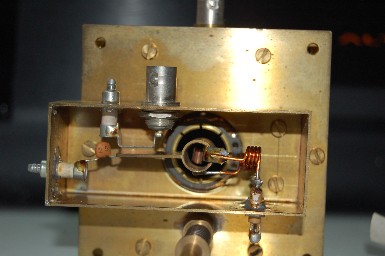

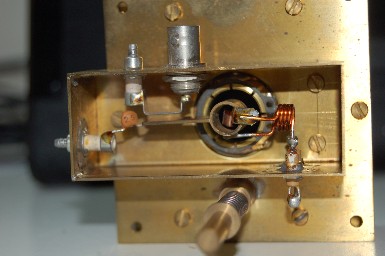

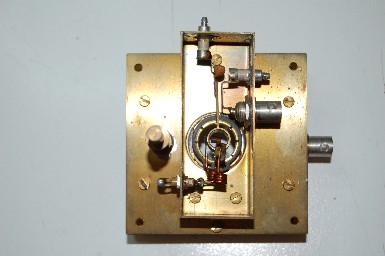

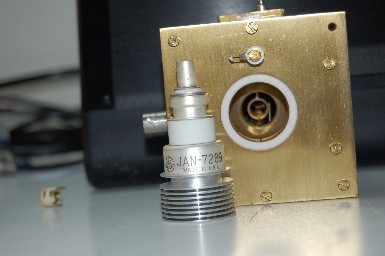

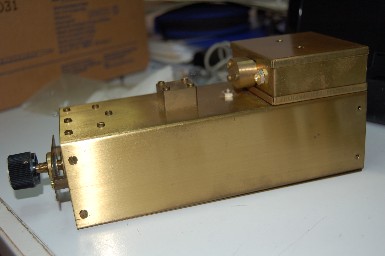

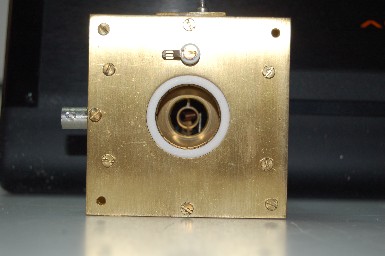

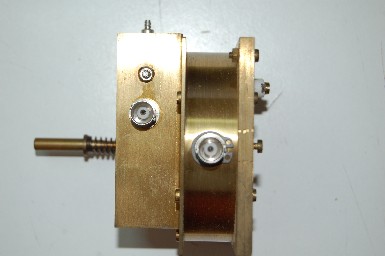

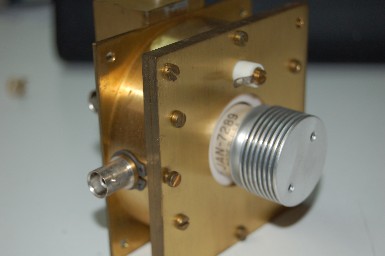

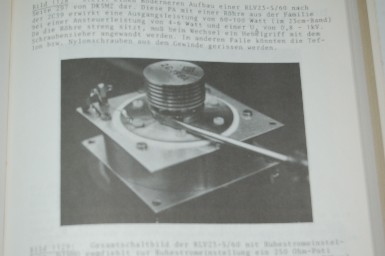

AMPLIFICATORE PER 1296 CON 1 VALVOLA 2C39 IN 5/8W OUT 50/60W

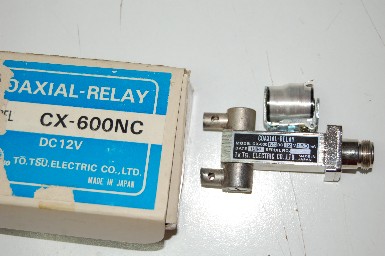

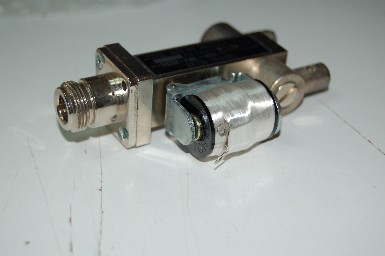

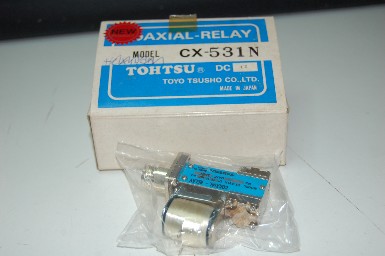

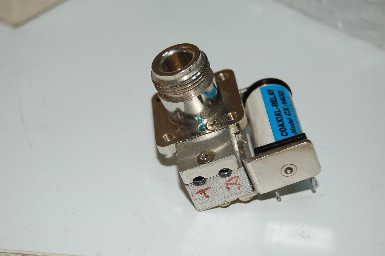

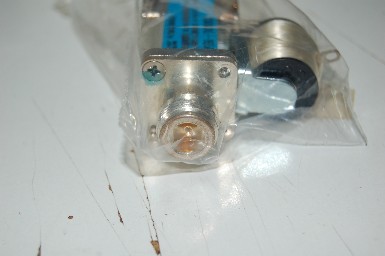

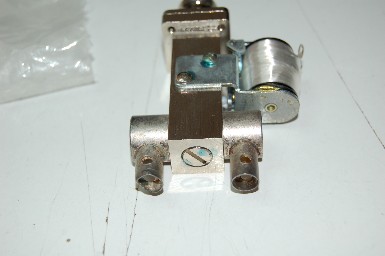

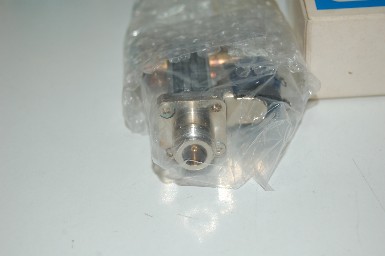

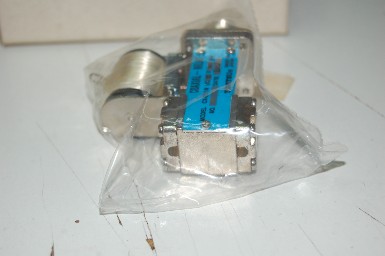

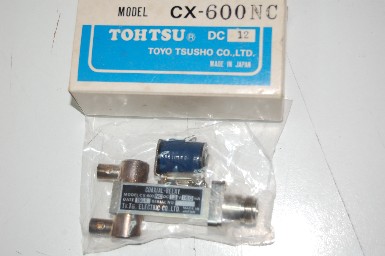

RELE' COASSIALI NUOVI
